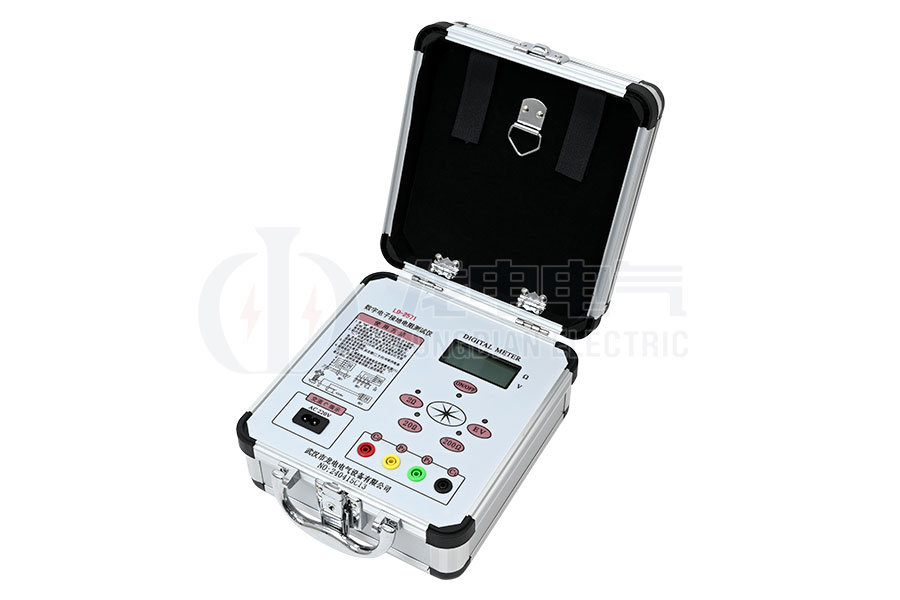

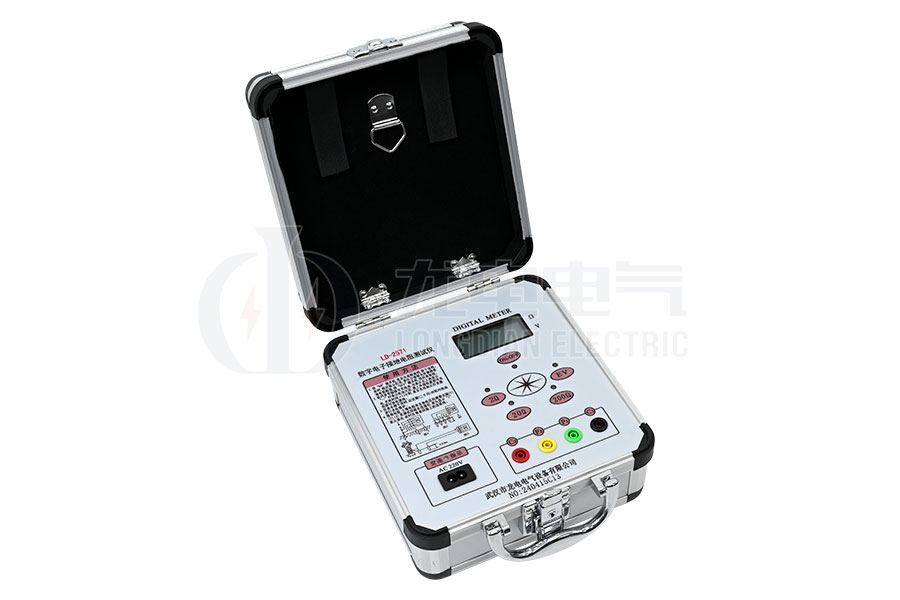

LD-2571數字式接地電阻測試儀

適用于電力,、郵電,、鐵路,、通信,、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值,，還可測量土壤電阻率及地電壓,。

鎖相環同步跟蹤檢波方式,，開關電容濾波器,，抗干擾能力強

DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流

接地電阻在0～2kΩ（RC）,，0～40kΩ（RP）之間變化,，不影響測量結果,。

產品手冊 功能定制 在線咨詢

注：購買本產品的用戶可享受免費技術指導、一年質保,、終生維護服務

產品介紹

LD-2571數字式接地電阻測試儀采用先進的中大規模集成電路,，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻表,。

LD-2571數字式接地電阻測試儀工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流,，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降,，經輔助接地極P送入交流放大器放大,，再經過檢波送入表頭顯示。借助倍率開關,，可得到三個不同的量限：0～2Ω,，0～20Ω，0～200Ω,。

LD-2571數字式接地電阻測試儀適用于電力,、郵電、鐵路,、通信,、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓,。

產品別稱：數字接地電阻表,數字接地電阻測試儀,數字式接地電阻測試儀,接地電阻,接地表,數字接地表,接地測試儀,接地電阻測試儀

技術參數

測量范圍及恒流值
電阻	0～2Ω（10mA）,，2～20Ω(10mA)，20～200Ω(1mA)
電壓	AC 0～19.99V
測量精度及分辨率
精度	0～0.2Ω≤±3%±1d,，0.2Ω～199.9Ω≤±1.5%±1d,，1～19.99V≤±3%±1d
分辨率	0.001Ω、0.01Ω,、0.1Ω,、0.01V
輔助接地電阻及地電壓引起的測量誤差
允許輔助接地電阻RC（C1與C2之間）	0～2Ω，2～20Ω ≤1kΩ 20～200Ω ≤2kΩ,。 RP（P1與P2之間）<40kΩ 誤差≤±5%,。
允許地電壓（工頻有效值）	≤5V 誤差≤±5%
電源及功耗
最大功率損耗	≤2W
直流	8×1.5V(AA，R6)電池

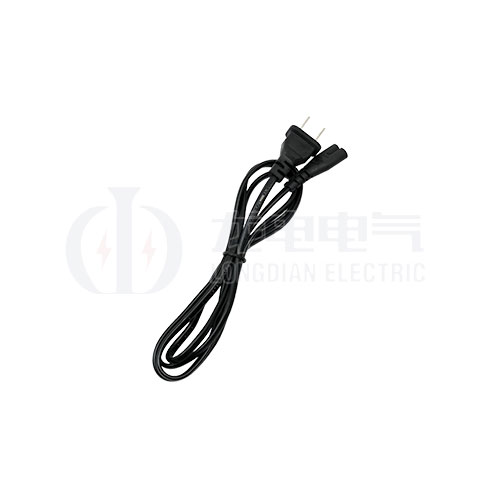

交流	220V/50Hz
