高壓開關時間特性測試是電力系統中一項非常重要的檢測工作，它主要用于評估高壓開關設備（如斷路器,、隔離開關等）在操作過程中動作時間的準確性和同期性,。這對于確保電力系統的安全穩定運行至關重要。

為什么要進行高壓開關時間特性測試,？

高壓開關在電力系統中扮演著切斷和閉合電路的關鍵角色,。其動作時間的準確性直接影響到：

• 設備保護： 當系統出現故障（如短路）時，開關需要迅速動作切斷故障電流,，以保護其他設備不受損壞,。如果動作時間過長，可能導致設備燒毀甚至引發更大范圍的停電,。

• 系統穩定性： 在系統投切操作中,，開關的動作時間會影響電網的電壓和頻率穩定性。尤其是在多臺開關協同動作時,，如果不同期,，可能引起系統振蕩。

• 安全運行： 準確的動作時間能確保開關在正常工況下可靠運行,，減少誤動作或拒動作的風險,，保障人身和設備安全。

• 故障診斷： 定期進行時間特性測試可以及時發現開關內部機械或電氣故障的早期跡象,，從而進行預防性維護,，避免突發事故。

測試內容

高壓開關時間特性測試通常包括以下幾個方面：

• 合閘時間： 從接收到合閘指令到主觸頭完全閉合所需的時間,。

• 分閘時間： 從接收到分閘指令到主觸頭完全斷開所需的時間,。

• 分-合時間（重合閘時間）： 從分閘動作結束到合閘動作開始所需的時間，主要針對具有重合閘功能的開關,。

• 同期性： 對于三相開關,，需要測量各相觸頭動作時間的一致性,，通常用三相不同期性來表示。三相不同期性應在規定范圍內,，否則可能引起相間故障或?qū)ο到y(tǒng)造成沖擊,。

• 合閘（分閘）彈跳時間： 觸頭在合閘（分閘）過程中可能會發生彈跳，需要測量彈跳的時間和次數,，以評估觸頭的接觸性能,。

• 合閘（分閘）速度： 觸頭在動作過程中的速度，反映了操作機構的性能,。

測試方法與儀器

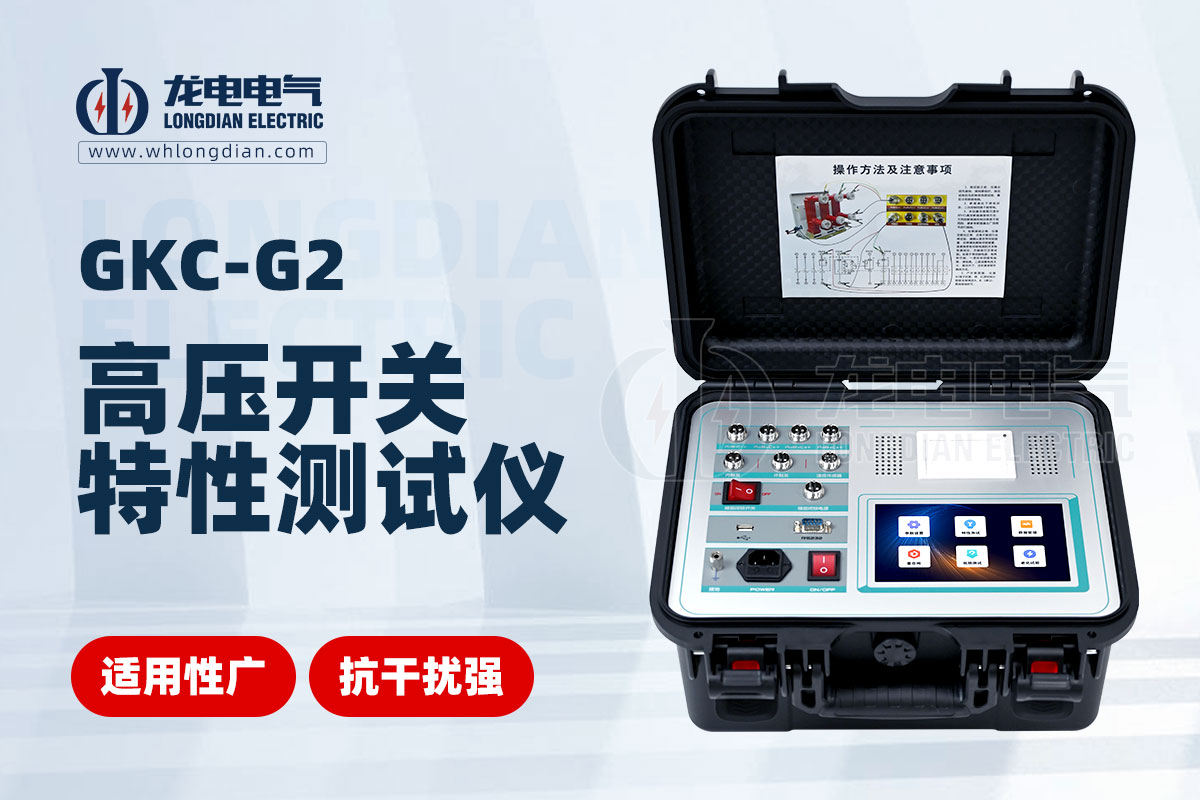

高壓開關時間特性測試一般采用專門的高壓開關特性測試儀（或稱斷路器分析儀）,。這些儀器通常具備以下功能：

• 高精度時間測量： 能夠以毫秒甚至更小的時間單位測量各種動作時間。

• 多種觸發方式： 支持電流,、電壓,、輔助觸點等多種觸發信號，以適應不同類型的開關,。

• 觸點狀態監測： 通過高頻信號注入,、電流采樣等方式，精確判斷主觸頭的斷開和閉合時刻,。一些先進的測試方法甚至可以在不斷開地線的情況下進行測試，提高安全性,。

• 同期性分析： 自動計算并顯示各相的同期性數據,。

• 行程/速度測量（可選）： 部分高級測試儀還能通過位移傳感器測量開關的行程和速度特性。

• 數據存儲與分析： 具備數據存儲,、波形顯示,、報告生成等功能，方便后期分析和管理,。

測試時,，通常會將測試儀連接到開關的操作回路和主觸頭回路，模擬開關的合閘或分閘操作,，并記錄下詳細的動作時間數據,。

通過定期進行高壓開關時間特性測試，可以有效評估開關的運行狀況,，及時發現潛在問題并進行維護,，從而保障電力系統的安全可靠運行。
