互感器伏安特性測試主要是針對電流互感器（CT）進行的一項重要試驗，它通過測量CT二次側的勵磁電壓（V）與相應的勵磁電流（A）之間的關系,，并繪制成曲線,，來評估CT的飽和特性和勵磁特性。

什么是伏安特性？

伏安特性是指在電流互感器一次側開路的情況下，在其二次側施加一個由小到大逐漸增高的交流電壓，同時測量對應的二次側勵磁電流,。將這些電壓和電流的對應值記錄下來，然后繪制成一條曲線,，這條曲線就是電流互感器的伏安特性曲線（或稱勵磁特性曲線）,。

伏安特性曲線的特點

這條曲線通常呈現以下幾個階段：

1. 線性段（未飽和區）：在電壓較低時，勵磁電流很小,，并且電壓與電流大致呈線性關系,。這表明CT的鐵芯處于非飽和狀態，磁導率很高,，能夠準確地進行電流變換,。

2. 拐點（膝點）：隨著電壓的升高，勵磁電流開始加速增長,，曲線的斜率明顯變小,。這個點是CT鐵芯即將進入飽和的標志性點，通常被稱為“拐點”或“膝點”,。

3. 飽和段（飽和區）：電壓進一步升高后,，勵磁電流會急劇增大，而電壓的增長卻非常緩慢,，曲線幾乎趨于水平,。這表示CT的鐵芯已經嚴重飽和，磁導率急劇下降,，失去了對一次電流的準確轉換能力,。

為什么要進行伏安特性測試？

伏安特性測試對于保護用電流互感器尤其重要,，其意義主要體現在以下幾個方面：

1. 判斷CT是否飽和：通過伏安特性曲線,，可以直觀地判斷CT在不同勵磁電壓下的飽和程度。在電力系統發生短路故障時,，故障電流可能非常大,，如果CT的鐵芯過早飽和，就會導致二次電流嚴重畸變,，無法準確反映一次電流,，從而使繼電保護裝置誤動作或拒動作,，給電力系統帶來安全隱患,。

2. 確定CT的拐點電壓和勵磁電流：拐點電壓是評估保護用CT性能的關鍵參數之一,。它決定了CT在故障時能夠保持線性變換的極限。測試可以精確地測定拐點電壓及其對應的勵磁電流,，以便與標準要求進行比較,。

3. 驗證CT的準確度等級：保護用CT通常有其對應的準確度等級（例如5P10、10P20等）,，這些等級要求CT在特定電流倍數下,，其誤差（包括比差和角差）不超過規定的限值。伏安特性測試可以輔助判斷CT在故障電流下的性能,，間接驗證其是否滿足保護準確度要求,。

4. 發現CT的缺陷：通過伏安特性測試，可以發現CT繞組是否存在匝間短路,、開路,、絕緣老化等缺陷。例如,，如果曲線出現異常的低壓飽和或形狀畸變,，可能意味著內部存在故障。

5. 評估CT在繼電保護回路中的適用性：根據測得的伏安特性曲線,，結合繼電保護裝置的動作特性和二次回路的負荷阻抗,，可以計算CT在特定故障電流下的二次輸出電壓和誤差，從而評估該CT是否能滿足繼電保護的要求,。

6. 校核設計和生產質量：對于CT制造商而言,，伏安特性測試是產品出廠前的質量控制環節，用于校核產品的設計和生產是否符合標準,。

測試方法

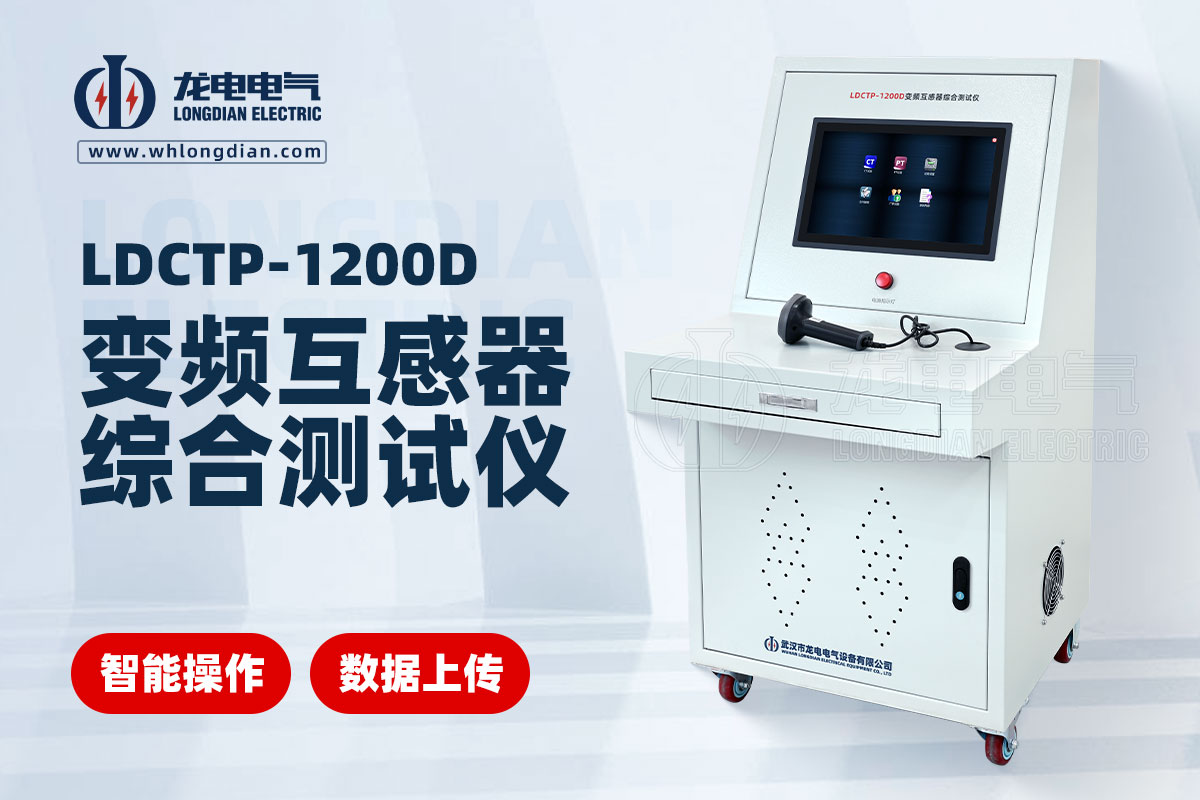

伏安特性測試通常采用專門的互感器伏安特性測試儀進行,。測試時，將測試儀連接到CT的二次繞組,，在一次繞組開路的情況下,，測試儀會自動施加可調的交流電壓，并同步測量相應的勵磁電流,，最終在顯示屏上繪制出伏安特性曲線,。一些先進的測試儀還能自動計算出拐點電壓、飽和電流等關鍵參數,。

總之,，互感器伏安特性測試是確保電力系統繼電保護可靠性和穩定運行的重要手段。
