10KV高壓線路核相是電力系統運行中的重要環節,,可以判斷兩條或多條線路的相位關系,,為并網、倒送電等操作提供依據,。目前,,常用的10KV高壓線路核相方法有兩種:無線核相、有線核相

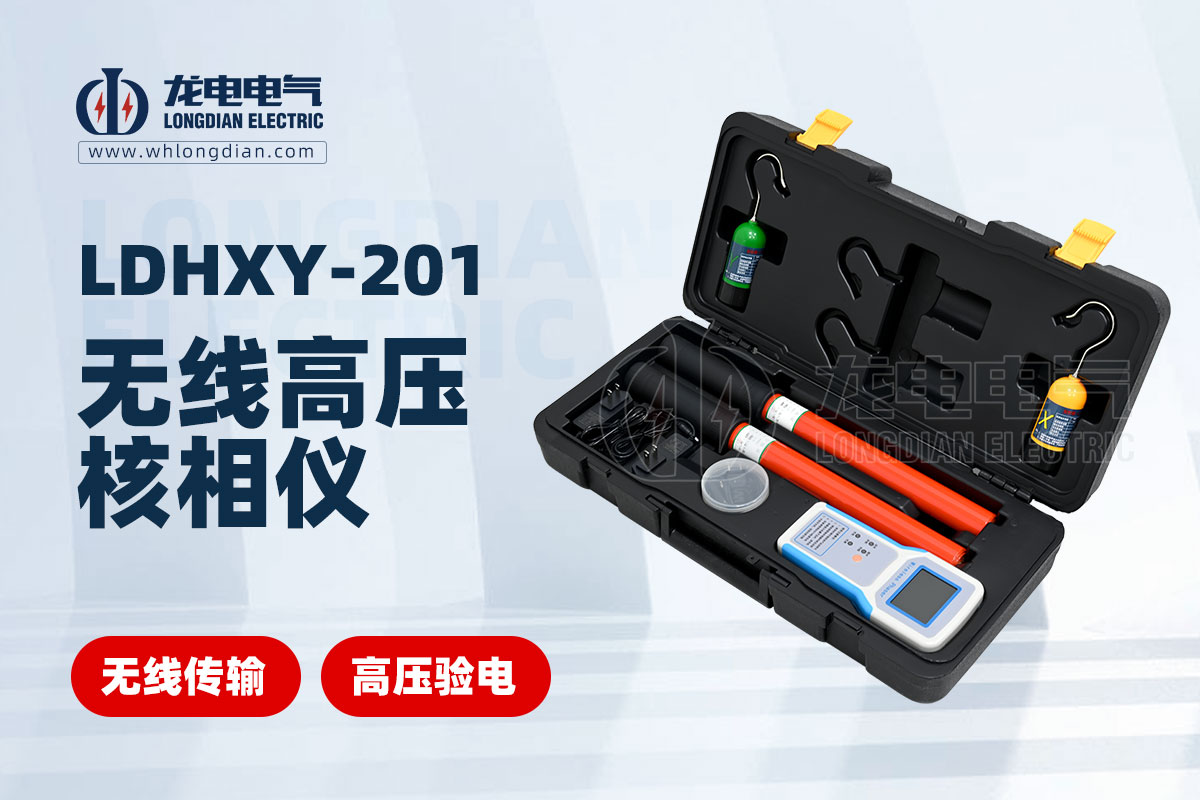

無線核相是利用無線電波來傳遞相位信息的核相方法,。其優點是安全,、方便、靈活,。
無線核相的具體步驟如下:
① 將無線核相儀的發射器連接到被測線路的兩相或三相導線上。
② 打開發射器電源,。
③ 發射器采集相電壓信號并將其轉換為無線信號,。
④ 無線信號通過無線通道傳送到接收器。
⑤ 接收器接收無線信號并進行解調,。
⑥ 接收器與發射器感應到的交變電動勢進行比較,。
⑦ 接收器根據比較結果指示被測電網的相序。
例如,,如果發射器和接收器感應到的交變電動勢同相,,則說明被測電網同相;如果發射器和接收器感應到的交變電動勢異相,,則說明被測電網異相,。
有線核相是利用電纜來傳遞相位信息的核相方法。其優點是精度高,。
有線核相的具體步驟如下:
① 將有線核相儀的電壓互感器連接到被測線路的兩相或三相導線上,。
② 將有線核相儀的電流互感器連接到被測線路的一相導線上,。
③ 打開有線核相儀電源。
④ 有線核相儀采集相電壓信號和電流信號,,并將其進行比較,。
⑤ 有線核相儀根據比較結果指示被測電網的相序。
例如,,如果被測電網同相,,則有線核相儀指示燈顯示為“同相”;如果被測電網異相,,則有線核相儀指示燈顯示為“異相”,。
注意事項
◆ 在進行10KV高壓線路核相時,應嚴格遵守安全操作規程,,確保人身安全,。
◆ 應選擇符合相關規定的核相儀,并定期進行檢定校準,。
◆ 在核相過程中,,應注意周?chē)h(huán)境,避免觸碰其他帶電設施,。
以下是一些額外的建議:
◆ 如果您沒有接受過專業的電氣培訓,,建議您不要自行進行10KV高壓線路核相,而應聘請專業人員進行操作,。
◆ 在進行10KV高壓線路核相之前,,應仔細閱讀核相儀的使用說明書,并熟悉其操作方法,。
◆ 在核相過程中,,應穿著符合規定的個人防護裝備,例如絕緣服,、絕緣靴,、絕緣手套等。
