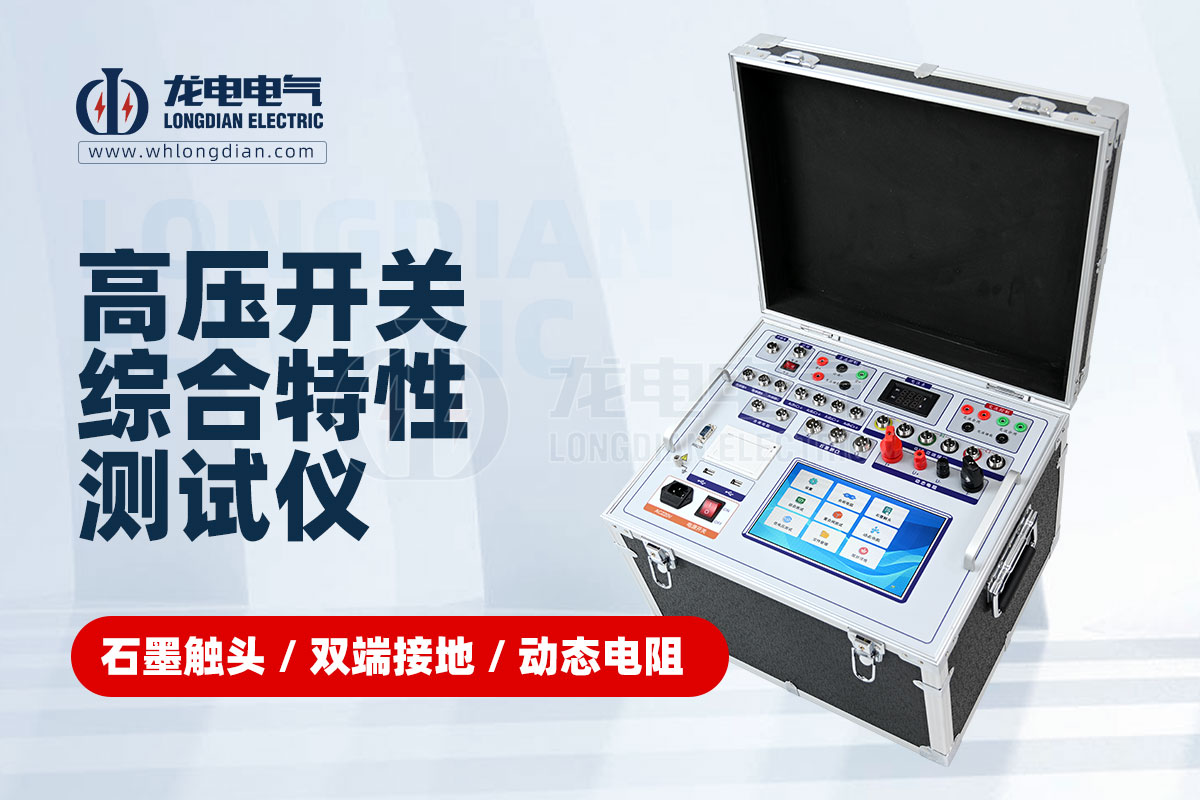

㈠、現場用高壓開關動特性測試儀進行控制合、分閘操作時,，開關不動作

1、現場合,、分閘控制接線不正確

處理辦法：找到現場控制柜的控制接線圖,，詢問專業人員,，分別找出合,、分閘線圈和開關輔助接點,，參見本說明書中的控制接線圖，重新接線,。

2,、現場線圈負載過大或控制回路短路,，儀器無法正常驅動,，電源發出過載的蜂鳴聲

告警，四聲后電源自動恢復,。

處理辦法：

①,、對于永磁機構的開關或少油斷路器，由于開關合閘線圈要求的驅動

流很大（高達100A或幾百安）,，而儀器操作電源的最大帶載能力為20A,。致使負載過大儀

器無法正常驅動。這時請采用外觸發方式,，把合閘控制線接在合閘接線圈上,，分閘控制線接

在分閘線圈上采集分合閘的電壓信號（觸發計時），直流或交流電均可,。

②,、檢查控制回路,，保證回路暢通。

3,、檢查儀器儲能,、分閘、合閘是否有直流輸出

處理方法：

①,、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位,，將儲能控

制線紅、黑色線分別接在萬用表的紅,、黑線上,。在儲能界面進行測試，時間延長至3秒鐘,，按儲能測試電壓輸出,。如無電壓輸出，電源故障請返廠維修,。

②,、合閘直流電源檢查：當儀器處在分閘狀態進行檢查，不接斷口測試線就是分閘狀態,，測試界面也會同樣顯示“分”字,，如果A1斷口或其他斷口顯示是“合”字，表示此斷口有故障,，請切換到A2斷口,，再做合閘測試，檢查是否有電源輸出,。做此試驗要將采集時間和觸發時間延長2秒以上,，萬用表方能檢測到電壓。

③,、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查,，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發,，其他的步驟和合閘電壓檢查一樣,。

④、以上三種方法都沒有電壓輸出,，請將儀器返廠檢查維修,。請不要自行打開儀器儀表，內部有高壓輸出危險,。

⑤,、應對措施：如果沒有直流輸出，又急著做試驗,，請采用外觸方式進行測量,，完成后再返廠維修,。

4、開關機構存在保護閉鎖（如西門子,、ABB開關）

處理辦法：使用高壓開關動特性測試儀提供的內電源操作開關合,、分閘試驗，必須解除閉鎖,，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖,，協助解除閉鎖。

㈡,、高壓開關動特性測試儀做單合,、單分測試時，開關動作了,，顯示斷口未動作提示,。

1、斷口線未接好,，處理方法如下：

①,、做戶內10KV開關時，黃（A）,、綠（B）,、紅（C）接動觸頭，靜觸頭三相短接后接黑線,。

②,、做戶外開關時，黃（A）,、綠（B）,、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）,。

③,、開關控制回路有問題，因?yàn)楹仙现笥竹R上分開了,，請檢查開關的回路再做實驗,。

㈢,、打印機能走紙卻不能打印文字,、圖形

1、打印紙安裝反了

處理辦法：重新正確安裝熱敏打印紙,。

2,、熱敏打印機加熱頭壞了

處理辦法：返廠維修熱敏打印機加熱頭。

㈣,、高壓開關動特性測試儀進行速度測試時,，沒有速度數據顯示,。

1、傳感器的選擇項有誤（例如安裝的是直線傳感器,，選擇的旋轉傳感器）,，請將傳感器重

新進行設置。

2,、傳感器安裝位置不對,，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安

裝到直線位移的地方或其他不動作的地方,，均沒有數據顯示,。

3、如果傳感器選項和安裝位置都正確,，還沒有速度顯示,，傳感器損壞，請返廠維修,。

㈤,、高壓開關動特性測試儀現場接地時，為什么要先接地線,，然后再接斷口線,？

因?yàn)楝F(xiàn)場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓,，此時電壓量值很大,，能量較小，但足以威脅到儀器本身的安全,。儀器內部,，斷口信號輸入端到地之間接有泄放回路。所以先接地線,，優先接通了泄放回路,，此時連接斷口信號線時，即使斷口感應了很高的電壓,，也能通過泄放回路泄放到大地,，從而保證儀器的斷口通道安全。

㈥,、如何判斷高壓開關動特性測試儀端口是否正常,？

儀器有十二斷口，每一相斷口均可獨立使用,。

①,、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的

一相出現 “合”字,，則表示此斷口有故障,，這時要切換到別的斷口進行測試。

②,、接上斷口測試線,，將斷口線的黃、綠,、紅和黑（公共）短接,，斷口狀態由“分”字

變?yōu)椤昂稀弊郑@表示正常,。
