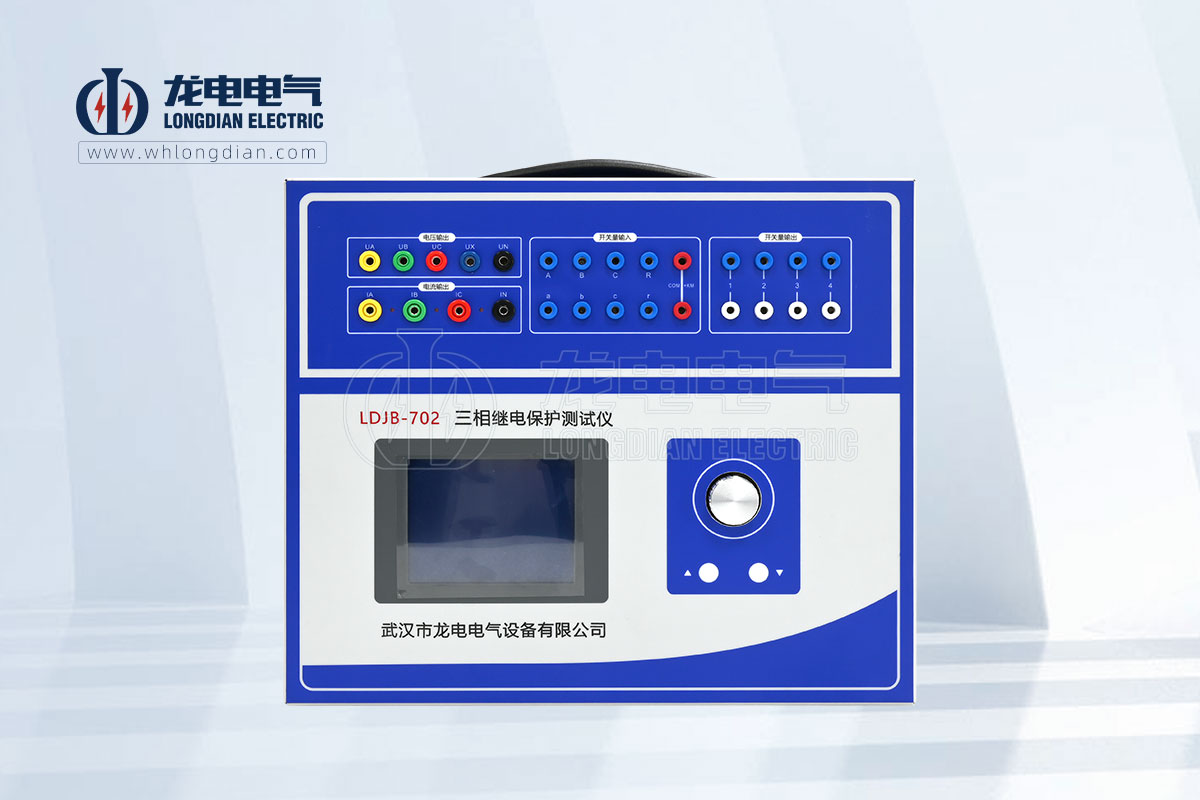

LDJB-702三相繼電保護測試儀差動諧波試驗類似差動試驗,，裝置從Ia,、Ib端子輸出兩路電流，分別作為動作電流Idz和制動電流Izd,。主要用于測試差動繼電器的諧波制動特性,。

Idz和Izd均可疊加直流直至6次諧波，用于測試差動繼電器的諧波特性,。可設定Idz和Izd的各次電流初始幅值及其相位,，并設定Idz或Izd的某一次電流及其相位變化,，設定其變化步長，改變?cè)摯坞娏鞯姆导捌湎辔?，做差?dòng)繼電器的諧波動作特性試驗。

需要輸入的各種設定量：

Idz和Izd從直流直至6次各次電流幅值,、相位,；

需設定Idz或Izd哪次電流變化：設定哪個量該量后面打上“◎”；

電流幅值變化步長,、電流相位變化步長,。

◆ 開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中,。

◆ 開出量：兩路輸出節點，一路跟蹤試驗的過程,，在試驗按下“開始”時閉合,，試驗“停止”時斷開；另一路跟蹤試驗數據的變化,，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開,。

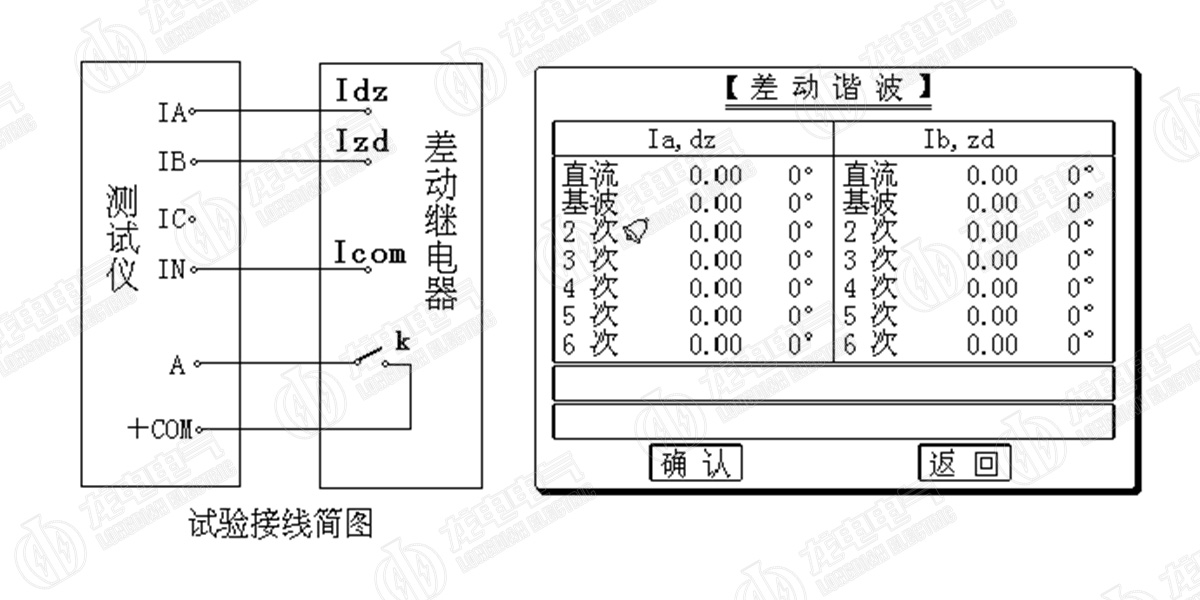

數據設定完畢后,，選定“確認”，屏幕將顯示繼電器接點狀態圖,，選定“開始”即開始輸出進行試驗,，試驗中逐步改變所變化的諧波量直至繼電器接點動作或返回,。

試驗的接線方法與差動試驗相同。
