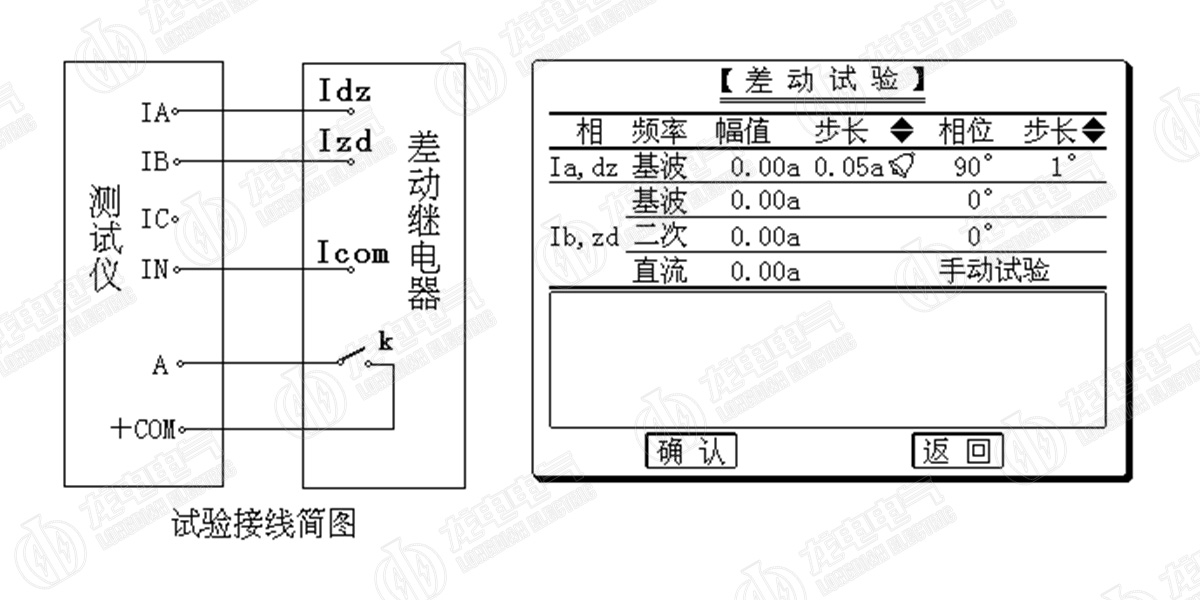

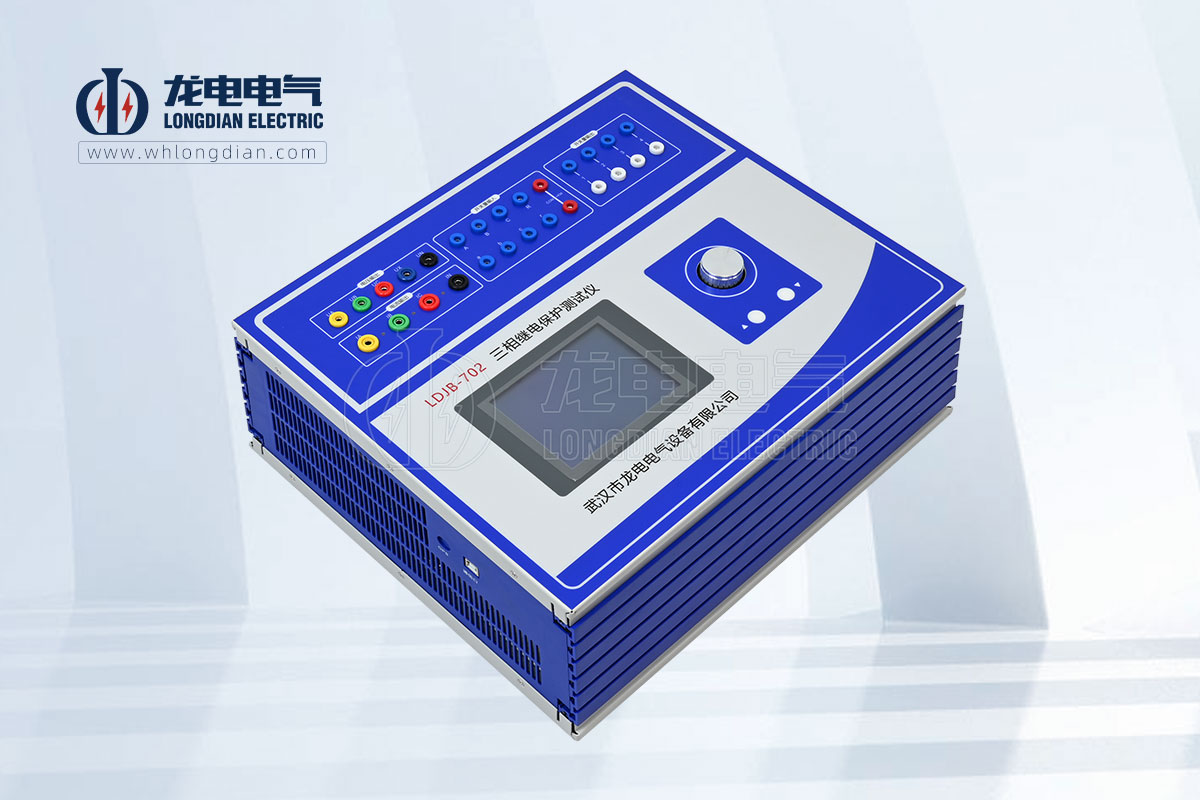

LDJB-702三相繼電保護測試儀差動試驗中，裝置從Ia,、Ib端子輸出兩路電流,，主要用于測試差動繼電器。

Ia相作動作電流Idz,，固定為基波,，可變幅度。

Ib相作制動電流Izd,，可設定為直流,、基波、二次電流,，可設定各次的幅值,。

做差動繼電器的比率制動特性時，在Izd的基波數值處設定制動電流值,，做直流助磁特性時,，在直流數值處設定電流值，做二次諧波制動特性時在二次電流處設定電流值,。

Izd,、Idz輸出交流時，最大電流30A,；Izd輸出直流時,，最大電流10A。

需要輸入的各種設定量：

Idz初值,、變化步長,、相位；

Izd各次量的幅值,、相位,；

手動變化 / 自動變化

試驗中可變化的變量為Idz幅值,、 Idz的相位。

◆ 開入量：測試時,，被測元件的接點可接入任一路開關量輸入端子中,。

◆ 開出量：兩路輸出節點，一路跟蹤試驗的過程,，在試驗按下“開始”時閉合,，試驗“停止”時斷開；另一路跟蹤試驗數據的變化,，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合,，試驗“停止”時斷開。

◆ 數據記錄區：保護動作,、返回時除記錄動作時間及返回時間外,又邊兩行顯示依次為動作,、返回時Idz、Izd的各次電流值,。

數據設定完畢后,，選定“確認”，屏幕將顯示繼電器接點狀態圖,，選定“開始”即開始輸出進行試驗,，試驗中變化量可以自動變化也可手動變化，試驗方法類同交流試驗,。當繼電器接點動作及返回時，屏幕上測試記錄區將顯示被測繼電器的動作時間和返回時間,、Idz和Izd的電流值,。
