高壓開關特性測試儀觸發方式有三種：

1、內觸發：儀器輸出DC6～270V可調直流電源,，默認為DC220V,，進行分、合閘操作,。

2,、外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流,、直流均可）計時的方式,。主要針對合（分）閘線圈電流很大無法驅動的斷路器使用，如老式的少油斷路器,、永磁斷路器等,。

3、手動觸發：不接觸發線,，能測試斷口彈跳時間,、彈跳次數、三相不同期,、開距,、超程，平均速度等,。

高壓開關特性測試儀外觸發使用方法,，操作如下：

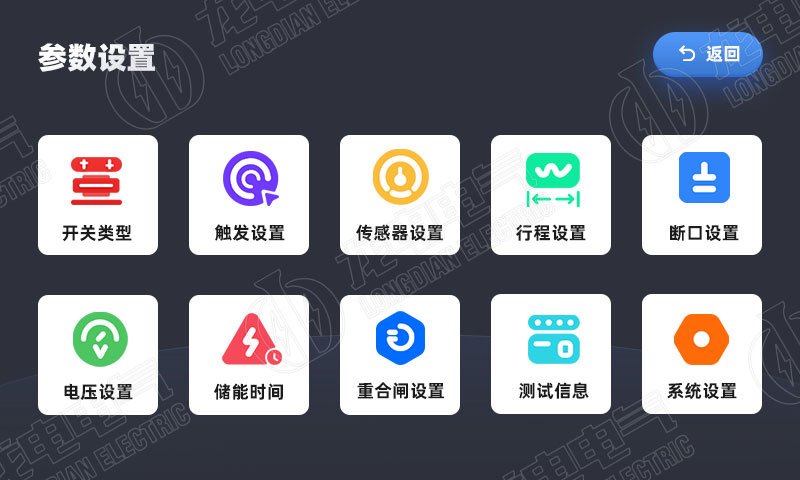

1、進入“參數設置”界面進行參數設置,；

2,、首先設置“開關類型”，不同的斷路器選擇不同的類型,；

3,、選擇設置“觸發方式”，觸發方式有三種,，我們選擇“外觸發”,；

4、傳感器設置,，如果要測試速度,，選擇已安裝的速度傳感器；

5,、行程設置,，如選擇的是“直線傳感器”，行程不需要設置,，如果選擇的是“旋轉傳感器”,，就需要設置行程；

6,、斷口設置,，默認是A1斷口,，采集時間1秒。外觸發要把采集時間設置到5秒以上,，最大設置10秒,。儀器先按合閘測試，要在5秒內操作斷路器的合閘按鈕,，斷路器動作,，儀器等待5秒時間顯示數據。超過5秒,，就采集不到信號,，沒有數據顯示。

參數設置完成后,，儀器接線,。

1、儀器要先接地,，再接測試線,，本視頻在試驗室操作，沒有接地線,。

2,、斷口線接在A1、B1,、C1航插上,。

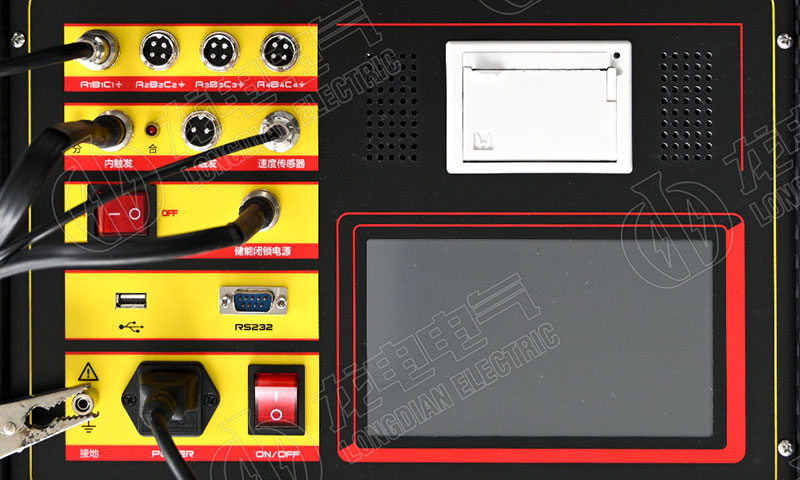

3、外觸發是兩芯航插,，也就是平常使用的儲能線,。做合閘時，把外觸發的兩個夾子接在控制回路的輔助點或者控制線圈兩端,，采集的測試線不分正負極,。請不要接在合閘按鈕或分閘按鈕上，因?yàn)榘粹o的電壓到線圈要經過其他裝置,，接在那里就會影響了合閘時間或分閘時間,，測出來的結果就不準確了。

4,、速度傳感器安裝,。

測試線接好之后，進行測試,。

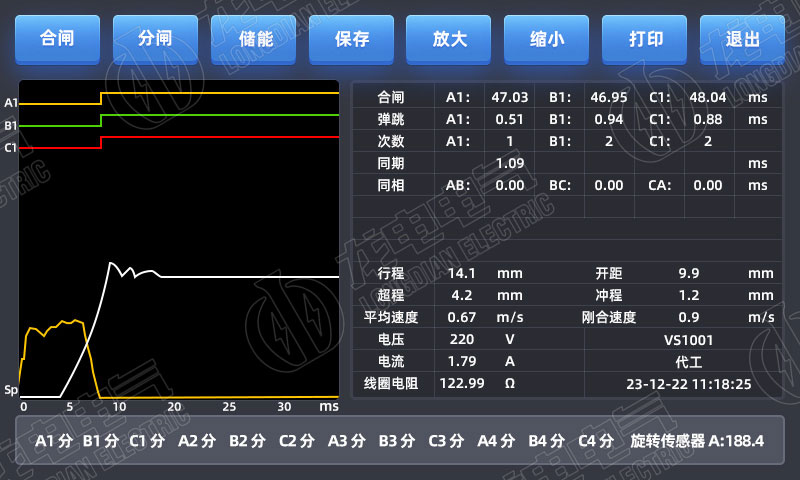

1,、進入“特性測試”菜單，點擊“合閘”測試,，這時我們要馬上操作斷路器的“合閘按鈕”,，進行合閘測試,。

2、做分閘時,，請把外觸發的測試線移到分閘控制回路點進行測試,。
