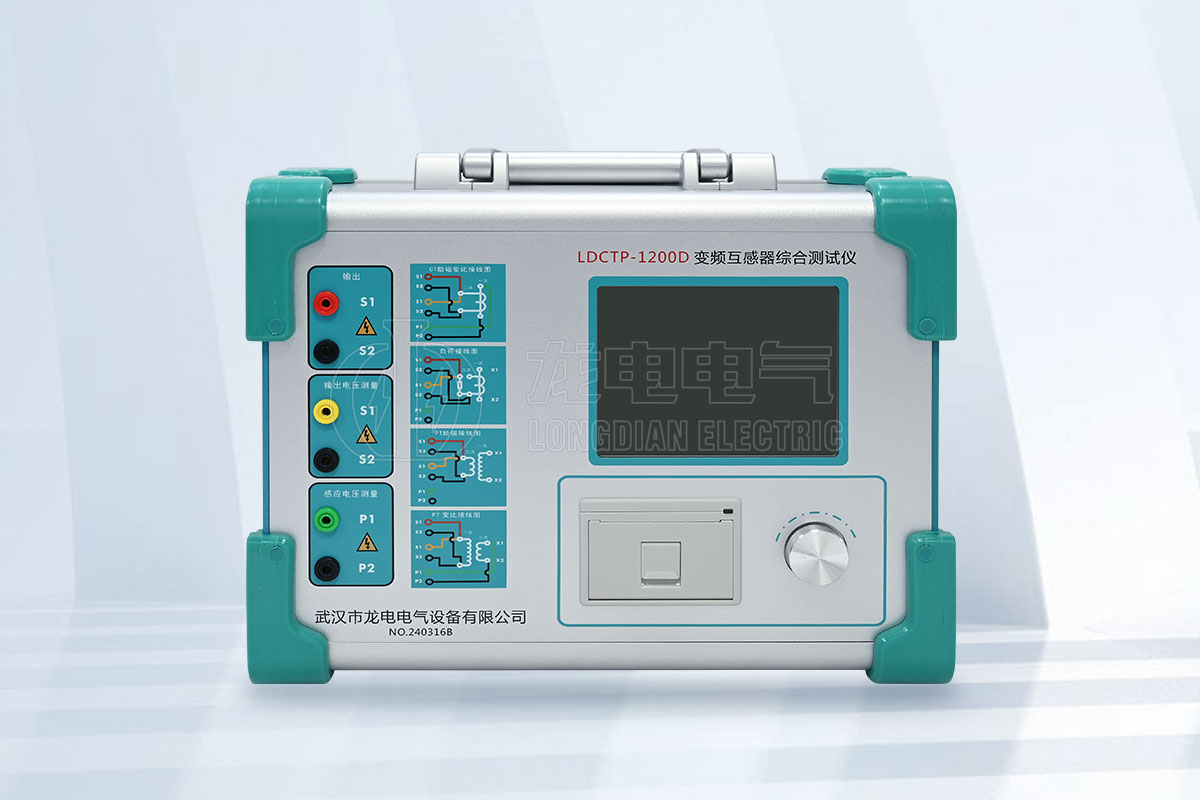

我們以LDTCP-1200D變頻互感器綜合測試儀來講解PT電阻、勵磁試驗操作方法

① PT電阻,、勵磁試驗接線方式：

1,、輸出的S1紅色測試線和輸出電壓測量的S1黃色測試線短接在一起,，接在互感器二次S1端子,。

2、輸出的S2黑色測試線和輸出電壓測量的S2黑色測試線短接在一起,，接在互感器二次S2端子,。

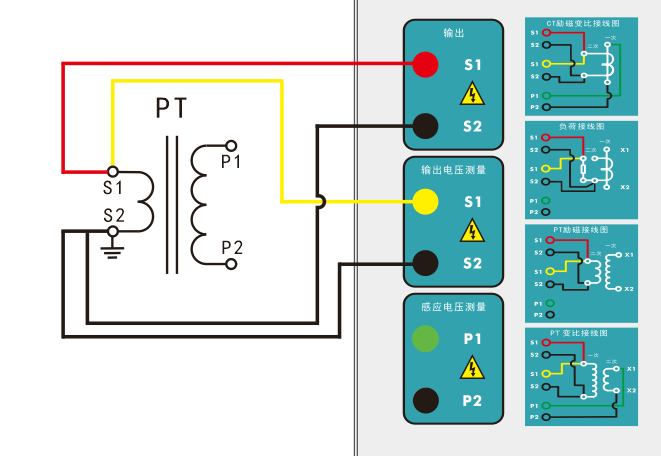

PT電阻、勵磁試驗接線圖：

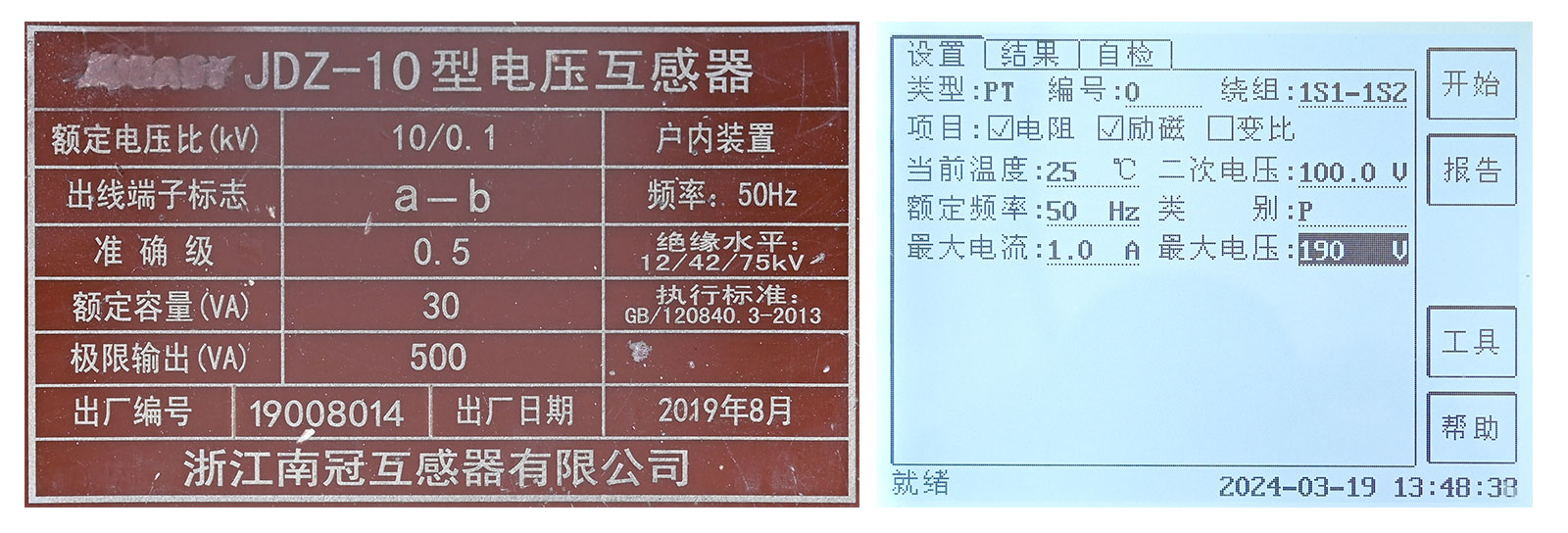

② 接好測試線，進行參數設置,，對應互感器銘牌輸入對應的參數,，如下圖：

③ 參數設置

第1步：在參數界面,，類型欄中選擇PT選項,。

第2步：填入合適編號和繞組,，以便試驗結束后保存報告時有合適的報告名稱。

第3步：選擇試驗項目,，在電阻,、勵磁項目前打鉤?。

第4步：輸入當前溫度：測試時繞組溫度,，一般可輸入測試時的氣溫,。

第5步：試驗項目選擇電阻、勵磁測試時,，需輸入二次電壓,，即PT二次側的額定電壓。

第6步：選擇額定頻率：指CT的額定工作頻率,，可選值為：50Hz或60Hz,。

第7步：輸入最大電流：試驗時設備輸出的最大交流電流,，一般輸入5A或2A,。

第8步：輸入最大電壓：如果二次額定電壓是100V，最大電壓設置成130-190V之間均可,。

④ 參數設置完成后,，進行測試,，測試結束，擰動旋轉鼠標,，查看測試數據,，也可以選擇打印數據。
