GKC-G2高壓開關特性測試儀共設二個斷口測試輸入接口，每個斷口共四線,，分別為A1(黃線),、B1(綠線)、C1(紅線)接三相動觸頭端,，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣,。

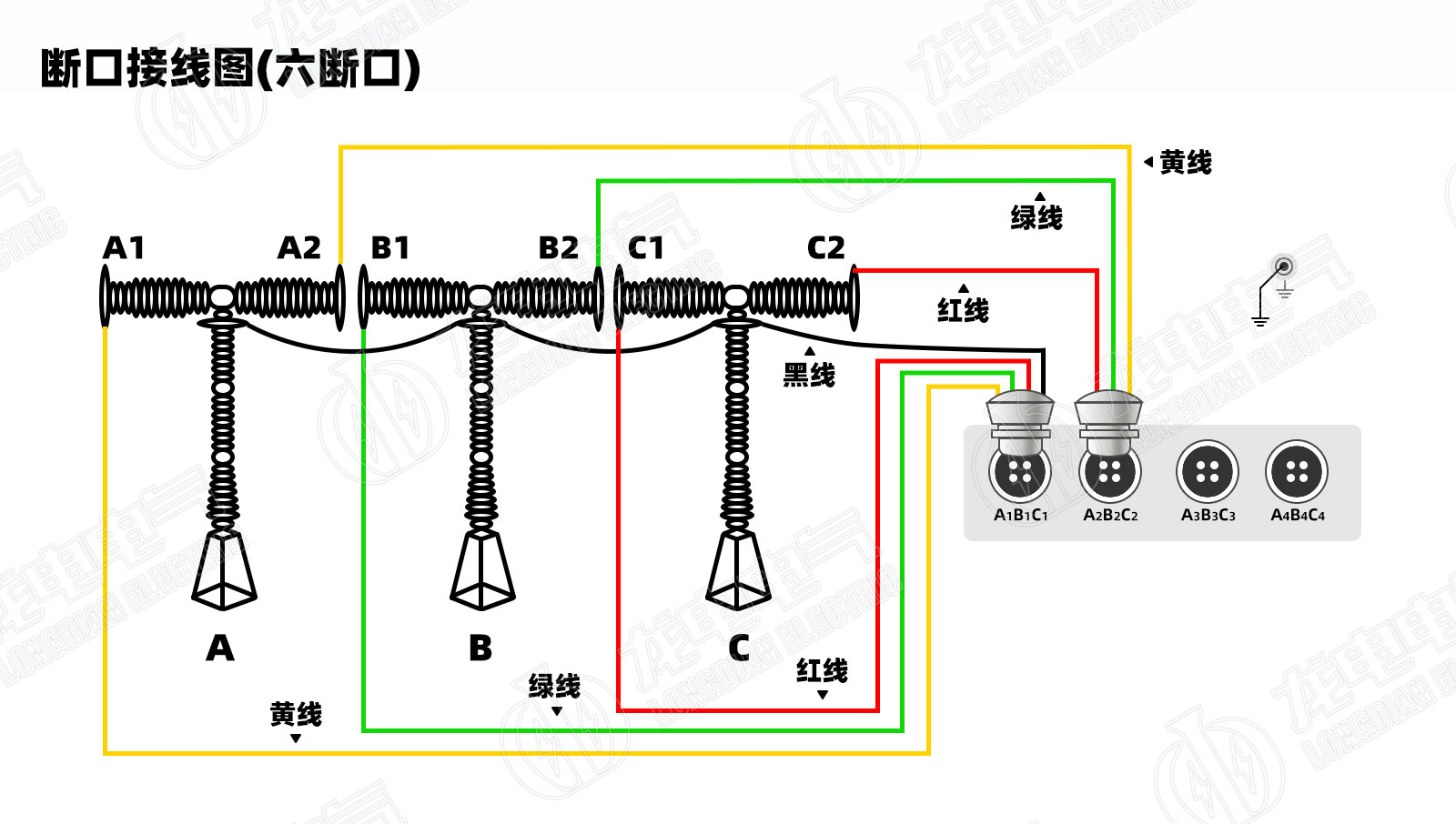

下圖中以三斷口和六斷口斷路器連接為例,，斷口測試輸入接口都用上，連接方式為：A1,、A2,、接斷口輸入的黃線，B1,、B2接斷口輸入綠線,，C1、C2接斷口輸入紅線,，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口,，其中A1斷口為主斷口。（注：三斷口,，六斷口斷路器共一個公共地GND）,。
