LD-2001電纜故障測試儀是由發射機,、接收機,、定位探測架組成,。適用測試對象為具有金屬導體（線對,、護層,、屏蔽層）的各種光纜,、電纜,，其主要功能為對地絕緣不良點的定位測試,，線纜路徑的探測,。

LD-2001電纜故障測試儀主要特點

1、接收靈敏度高

2,、靜態漂移低

3,、定位精度高

4、抗干擾能力強

5,、液晶屏顯示信號及狀態

6,、內置鋰電池供電，并配有充電器

LD-2001電纜故障測試儀主要技術參數

1,、輸出功率：9KV±10%,，輸出功率≤30W。

2,、探測長度：≤20km,。

3、方位精度：≤20cm,。

4,、具有自動過熱、過載保護功能,，可連續工作5小時以上,。

5、工作電源：DC12V,，內置鋰電池,。

6、環境條件：溫度-10～40℃,，濕度小于85%

LD-2001電纜故障測試儀工作原理

1,、尋跡原理（最大信號法）

我們知道,，當交流電流在導體中流過時，將會在導體周圍產生交變的磁場,，并且該磁場的磁力線都是以該導體為同軸的,。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓,。移動感應線圈,，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會最大,。也就是說,，當線圈方向與導體方向垂直時，感應電壓最大,；當線圈方向與導體方向平行時,，感應電壓最小。由此我們就得到了“最大信號法”來探尋埋地電纜的軌跡,。

2,、定位原理

2.1、差分電位法

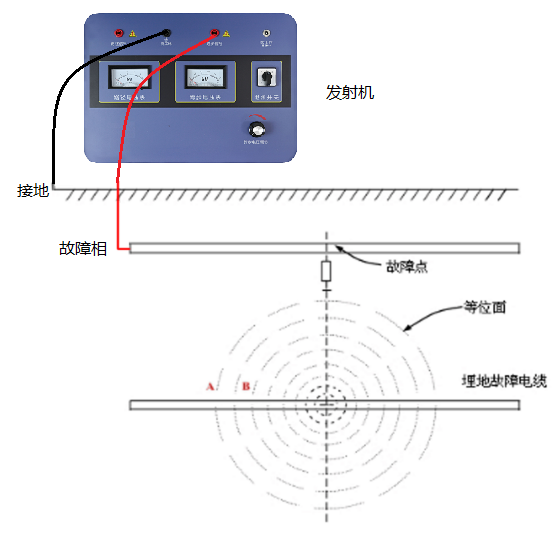

　　如果一埋地電纜發生接地故障,，我們可以利用電位差法找出故障點,。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場,。該電場中半徑相同的任意點之間不存在電位差,，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點）,，而且當兩點間距固定時,，兩點離中心越近電位差越強。

利用這一特點,，我們就可以移動A,、B兩點逐漸向中心點逼近。當故障點恰好位于A,、B兩點中間時,，電位差變?yōu)榱恪Ｈ绻^續移動越過故障點時,，電位差極性將會反相，如此來回移動就可準確判斷出接地點,。

2.2,、聲磁同步測試法（需高壓脈沖發生器和定點傳感器配合，選配）

當電纜呈現高阻故障,，必須使用沖擊閃絡法檢測故障時,，故障點對地放電將會對地面產生輕微的震動,，此時可以利用聲磁同步方法找出故障點。
